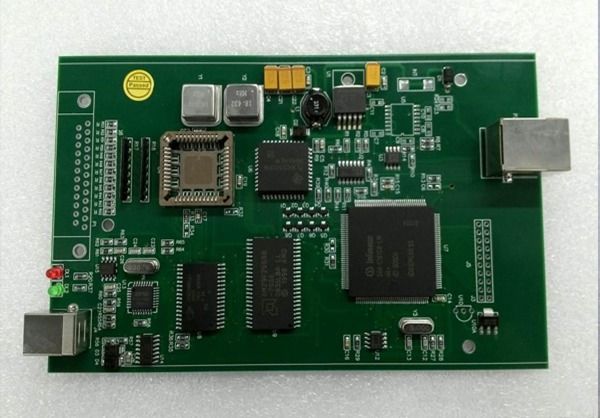

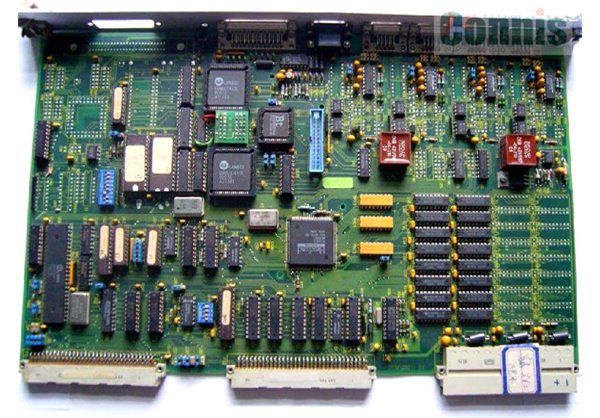

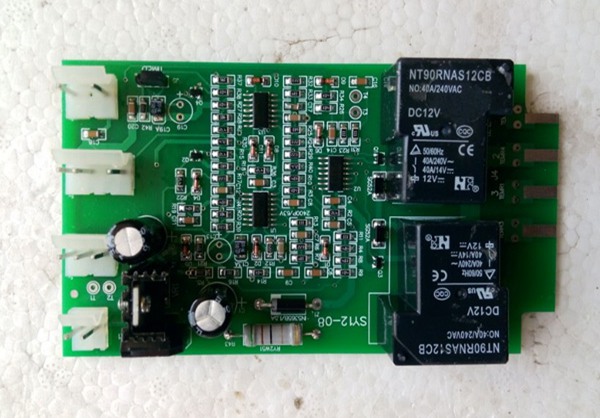

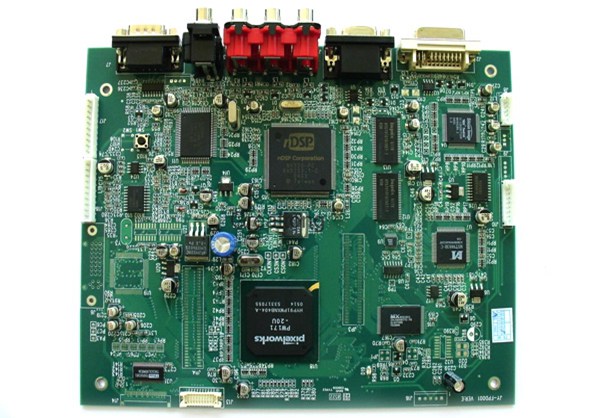

电路板

电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。常见的板层结构包括单层板(Single Layer PCB)、双层板(Double Layer PCB)和多层板(Multi Layer PCB)三种。各组成部分的主要功能如下：
焊盘：用于焊接元器件引脚的金属孔。

1.过孔：有金属过孔 和 非金属过孔，其中金属过孔用于连接各层之间元器件引脚。

2.安装孔：用于固定电路板。

3.导线：用于连接元器件引脚的电气网络铜膜。

4.接插件：用于电路板之间连接的元器件。

5.填充：用于地线网络的敷铜，可以   的减小阻抗。

6.电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。

电路板的名称有：线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等。电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。电路板可称为印刷线路板或印刷电路板，英文名称为（Printed Circuit Board）PCB、（Flexible Printed Circuit board）FPC线路板[1]  （FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度性，   的可挠性印刷电路板。

具有配线、重量轻、厚度薄、弯折性好的特点！）和软硬结合板（reechas，Soft and hard combination plate）-FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

电路板的工作原理：是利用板基绝缘材料隔离开表面铜箔导电层，使得电流沿着预先设计好的路线在各种元器件中流动完成诸如做功、放大、衰减、调制、解调、编码等功能。

在   基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以这种PCB叫作单面板。多层板，多层有导线，   要在两层间有适当的电路连接才行，这种电路间的桥梁叫做导孔(via)。电路板的基本设计过程可分为以下四个步骤：

(1)电路原理图的设计---电路原理图的设计主要是利用Protel DXP的原理图编辑器来绘制原理图。

(2)生成网络报表---网络报表就是显示电路原理与中各个元器件的链接关系的报表，它是连接电路原理图设计与电路板设计的桥梁与纽带，通过电路原理图的网络报表，可以地找到元器件之间的联系，从而为后面的PCB设计提供方便。

(3)印刷电路板的设计---印刷电路板的设计即我们通常所说的PCB设计，它是电路原理图转化成的   终形式，这部分的相关设计较电路原理图的设计有较大的难度，我们可以借助Protel DXP的设计功能完成这一部分的设计。

(4)生成印刷电路板报表---印刷电路板设计完成后，还需生成各种报表，如生成引脚报表、电路板信息报表、网络状态报表等，   后打印出印刷电路图。
